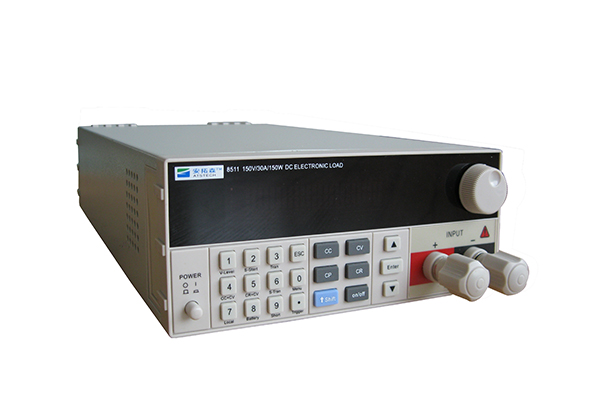

直流電子負載的工作原理

一，直流電子負載工作模式

1、恒流工作模式

2、恒壓工作模式

3、橫阻工作模式

4、恒功率工作模式

二，恒流工作模式原理簡介

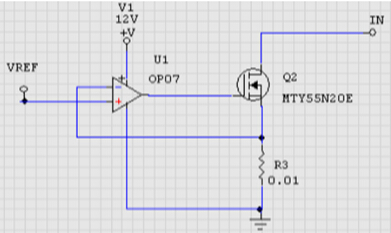

圖1是一個常用的恒流電路，通過此電路很容易獲得穩定精確的電流值。R3為取樣電阻，VREF是給定信號。當給定一個信號VREF時，如果R3上的電壓小于VREF，也就是VOP07的-IN小于+IN，VOP07加大輸出，增大MOS的導通程度，從而加大通過R3的電流。如果R3上的電壓大于VREF，-IN大于+IN，OP07減小輸出，MOS導通程度減小，也就減小了通過R3的電流。這樣電路始終維持在恒定的電流給及上，實現恒流工作。

圖一

通過改變VREF的可改變恒流值，VREF可用電位計調節輸入或用DAC芯片有MCU控制輸入。采用電位計可手動調節輸出電流，如果采用DAC可實現數控恒流電子負載。

三，恒壓工作模式原理簡介

圖二

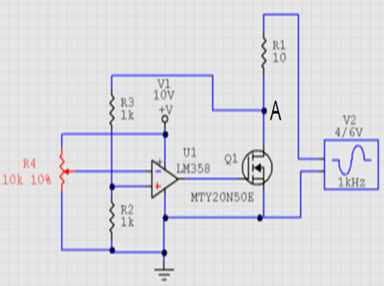

圖2為恒壓電子負載電路。MOS管上的電壓經R2和R3分壓后送入運放+IN與給定值進行計較。A點電壓的變化會引起R2上的電壓變化通過LM358影響Q1的導通程度，從而牽制A點電壓的變化，是A點保持恒壓。

四，恒阻工作模式原理簡介

圖三

恒阻功能，在有些數控電子負載中并不設計專用電路，而是在恒流電路的基礎上通過MCU 檢測到的輸入電壓來計算電流，達到恒阻功能的目的，但這種方法響應較慢，只適用于輸入變化較慢，且要求不高的場合，專業的恒阻電子負載都是由硬件實現的。

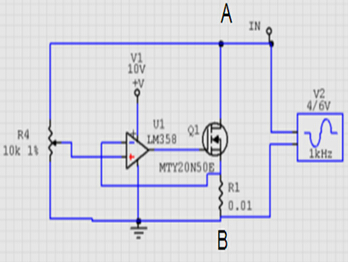

圖3為恒阻電路，A和B兩點的電壓通過R4加在LM358的+IN腳，也就控制了R1上的電壓，從而控制了R1中的電流。這樣，AB兩點的電壓比上電路中的電流，也就是AB兩點的等效電阻。當AB兩點電壓變化時，R1上的電壓也隨著變化，從而通過R1的電流也相應的變化，保證了電路的恒阻特性。

五，三恒功率工作模式原理簡介

圖四

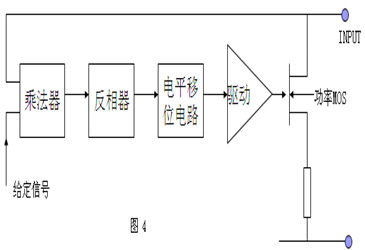

恒功率功能大部份電子負載都采用恒流電路來實現，原理是MCU 采樣到輸入電壓后根據設定的功率值來計算輸出電流。當然也可以采用硬件方法來實現恒功率功能。圖 4是通過硬件實現恒功率的方塊圖。

六，直流電子負載在試驗中的應用

從以上可以看出一般的電子負載都是主動負載，它通過外部電路來作出相應的調整，以此來達到相應的工作模式。所以在應用直流電子負載時，我們邀考慮到它的主動特性。特別是設備校驗的時候，如果拿一個主動負載來驗證一個主動性電源供應器，那么它們之間會相互回饋影響測試結果，此點應特別注意。
