電子負載你了解多少？

什么是電子負載？

電子負載是通過控制內部功率（MOSFET）或晶體管的導通量（量占空比大?。?，依靠功率管的耗散功率消耗電能的設備。它能夠準確檢測出負載電壓，精確調整負載電流，同時可以實現模擬負載短路，模擬負載是感性阻性和容性，容性負載電流上升時間。 一般開關電源的調試檢測是不可缺少的。

電子負載功能

電子負載整合具有測試設備的眾多功能，如負載瞬態恢復時間、電流極限特性分析、效率、啟動時間、源效應(電源調整率)、編程響應時間、PARD(波紋和噪聲)、功率因子、伏特栓鎖現象、過壓關閉、飄移等。

電子負載可用幾種方法執行電源測試。它們一般是可編程的，但大多數電子負載需要外部DAC編程器。這一能力在測試期間能精確控制負載值，為測試裝置操作者提供有價值的狀態信息。電子負載通常采用FET設計，它比采用繼電器和電阻器的解決方案更可靠，也更簡易，還可選擇工作模式：恒流(CC)、恒壓(CV)和恒阻(CR)。較復雜的電子負載在一臺產品中都會提供這三種模式，具有最高的測試靈活性，并且還提供測量直流電壓和電流這兩種電源的通用解決方案。電子負載的最后一項優點是可提供通過總線的回讀，而無需使用一些測試中測量電壓和電流的數字多用表。

電子負載分類

1、容性負載

容性負載：和電源相比，負載電流超前負載電壓一個相位差，此時負載為容性負載（如補償電容負載）。

電路中類似電容的負載，可以使電流超前電壓降低電路功率因數。一般把負載帶電容參數的負載，即符合電壓滯后電流特性的負載成為容性負載。充放電時，電壓不能突變。其對應的功率因數為負值。對應的感性負載的功率因數為正值。在高頻領域，是指負載虛部為負值的負載。

一般電源控制類產品，所給出的負載，如未加說明則是給出的是視在功率；即總?cè)萘抗β?；它既包括有功功率，也包括無功功率； 而一般感性負載說明中給出的往往是有功功率的大小，例如熒光燈，標注為15~40瓦的熒光燈，鎮流器消耗功率約為8瓦，實際在考慮用定時器，感應開關在控制它時，則要加上這8瓦；具體不同的產品感性部分，即無功功率的大小，可以通過其給出的功率因數來計算。

2、感性負載

混聯電路中容抗比感抗大,電路呈容性反之為感性。通常的用電器中并沒有純感性負載和純?nèi)菪载?fù)載。因為這兩種負載不做有用功。

只有在補償電路中才使用純感性負載或純?nèi)菪载?fù)載。又因為絕大多數負載除阻性外，多數為感性負載，因此補償?shù)臅r候多數就用電容來補償，所以，純?nèi)菪载?fù)載用得比純感性負載多。如電動機，變壓器等等，通常為感性負載。部分日光燈為容性負載。

參數選擇

1、電壓、電流和功率的選擇

根據被測設備的輸出特性來選擇電子負載：電壓，電流，功率和測試需求精確度。電子負載的模組在測試時只能夠單獨工作或者并聯操作，串聯對于模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程范圍內，其次是通過多模組并聯能夠?qū)崿F(xiàn)的選型。也就是說，所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。

2、精確度和分辨率的選擇

精確度和分辨率是電子負載的一個重要的參數指標。電子負載的精確度不同表示方法的意義。舉例如下：

1%+2d　 1%的測量值+最小顯示值的2倍

1%+2%FS： 1%的測量值+1%的滿量程

1%OF：　 1%的（滿量程+測量值）

功能選擇

1、基本功能

市面上的電子負載均有基本的四項功能：恒流、恒壓、恒阻和恒功率。在功能基本相同，精確度相差不大的情況下，怎么判斷是否符合要求呢？市場上部分電子負載只有一套工作電路，就是恒流功能。其他功能是根據歐姆定律計算出來，雖然標稱有其他功能，但是實際情況是只有恒流功能，通過調節電流來實現其他功能。這樣節省了成本，卻留下了其他功能工作精度低，工作的不穩定。測試完成的情況，要看電源的質量，外部環境和運氣了。而安拓森電子負載的所有功能均有不同的電路實現，完全能夠很好的完成所標稱的所有極限指標，穩定帶載。

如果只是用到恒流功能，對其他功能要求不多的情況下，可以選用合適的，符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載，就要考慮這個問題了。

2、動態帶載

動態帶載，就是電子負載做模擬的變化帶載，也叫瞬態。幾個重要的參數：

變化斜率：籠統的說是電子負載可以完成的變化速度，精確地說是電子負載變化時，從變化量的10%～90%的變化速率。恒流狀態下的單位是A/mS，A/μS。

響應時間：電子負載可以完成變化的最小時間。單位μS。

3、電子負載的動態（瞬態）頻率

一個電子負載是否做的貨真價實，就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能，就可以用示波器測試電流輸出監視端口，查看波形是否完好。如果出現毛刺或者信噪比很大的情況下，那么此功能僅僅是由軟件計算，而不是硬件實現的。

軟件實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高，可忽略這種現象造成的影響。

4、模擬帶載（外部編程輸入）

本功能是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能，而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V以下的波形信號，電子負載均能模擬。

5、序列功能

序列功能是指把很多定態設置按時間順序排列組合成一個測量過程?？梢酝瓿梢粋€產品的整個質量參數的測量，本功能大大簡化了繁瑣的設置，減輕了測試工作量。配合存儲設置和調用功能，更是大大簡化了操作。序列的可設置步驟跟據品牌不同而不同。

6、附加功能選擇

如果還需要電子負載的其他功能，請參看需求選擇擁有對應功能的電子負載。比如

同步功能：可以同時操作多個模組的工作狀態。

聯機接口：GPIB,RS232,LAN,USB，選擇適合的。

組裝ATE測試系統：考慮接線柱連接其他設備的方便性，考慮命令的標準性等等。

過流，過功率測試（OCP,OPP）:在產品需要的時候選擇此功能，適用于研發等。

總言：電子負載的種類是多種多樣的，選擇適合的電子負載是電源類研發或者生產中一個重要的方面。在可以接受的成本下，選擇更好更方便的電子負載是提高效率，保證質量的前提。

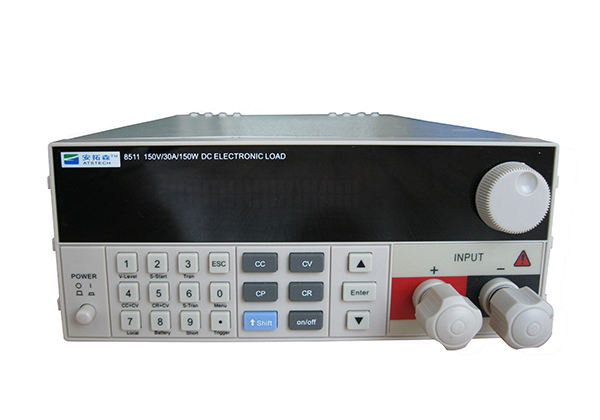

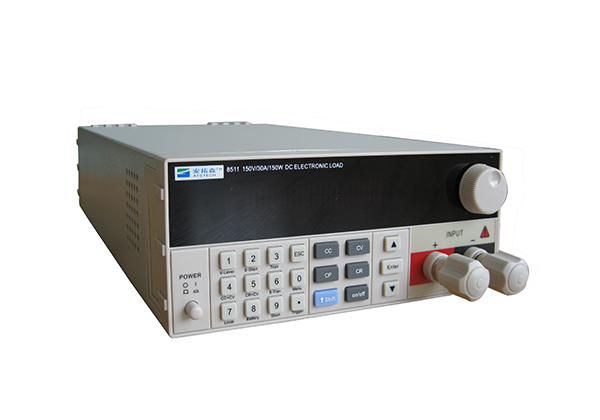

深圳市安拓森儀器儀表有限公司是一家致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。推薦產品：電子負載儀、多功能電源老化車、動力電池老化車、無線充電老化架、小型老化柜、電池測試系統、電子負載ATS8511、老化控制柜等
