電子負載如何選擇及品牌推薦

電子負載是指用電子器件實現的負載功能，通過控制內部功率器件MOSFET或晶體管的導通量，使功率管耗散功率，消耗電能的設備。如何選擇一款合適的電子負載呢？

電子負載的種類是多種多樣的，選擇適合的電子負載是電源類研發或者生產中一個重要的方面。在可以接受的成本下，選擇更好更方便的電子負載是提高效率，保證質量的前提。建議大家從以下幾點考慮：

1、電壓，電流和功率的選擇

根據被測設備的輸出特性來選擇電子負載：電壓，電流，功率和測試需求精確度。電子負載的模組在測試時只能夠單獨工作或者并聯操作，串聯對于模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程范圍內，其次是通過多模組并聯能夠?qū)崿F(xiàn)的選型。也就是說，所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。

2、精確度和分辨率的選擇

精確度和分辨率是電子負載的一個重要的參數指標。

電子負載的精確度不同表示方法的意義。

1%+2d　 1%的測量值+最小顯示值的2倍

1%+2%FS： 1%的測量值+1%的滿量程

1%OF：　 1%的（滿量程+測量值）

3、基本功能選擇

市面上的電子負載均有基本的四項功能：恒流、恒壓、恒阻和恒功率。在功能基本相同，精確度相差不大的情況下，怎么判斷是否符合要求呢？市面上有些品牌的電子負載只有一套工作電路，就是恒流功能。其他功能是根據歐姆定律計算出來，雖然標稱有其他功能，但是實際情況是只有恒流功能，通過調節電流來實現其他功能。這樣節省了成本，卻留下了其他功能工作精度低，工作的不穩定,在他們內部流傳的一句話是，恒阻功能的誤差沒有上限。測試完成的情況，要看電源的質量，外部環境和運氣了。

如果只是用到恒流功能，對其他功能要求不多的情況下，可以選用合適的，符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載，就要考慮這個問題了。

4、動態帶載

動態帶載，就是電子負載做模擬的變化帶載，也叫瞬態。幾個重要的參數：

變化斜率：籠統的說是電子負載可以完成的變化速度，精確地說是電子負載變化時，從變化量的10%～90%的變化速率。恒流狀態下的單位是A/mS，A/uS。

響應時間：電子負載可以完成變化的最小時間。單位uS。

電子負載的動態（瞬態）頻率分為兩種：

動態頻率（只包含一個上升沿或者一個下降沿，或者說單位時間變化的次數），瞬態頻率（一個周期包含上升沿+下降沿）。

一個電子負載是否做的貨真價實，就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能，就可以用示波器測試電流輸出監視端口，查看波形是否完好。如果出現毛刺或者信噪比很大的情況下，那么此功能僅僅是由軟件計算，而不是硬件實現的。

軟件實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高，可忽略這種現象造成的影響。

5、模擬帶載（外部編程輸入）

本功能是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能，而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V一下的波形信號，電子負載均能模擬。擁有此功能的電子負載有，安捷倫和博計。其中博計是不建議客戶使用此功能。

6、序列功能

序列功能是指把很多定態設置按時間順序排列組合成一個測量過程?？梢酝瓿梢粋€(gè)產品的整個質量參數的測量，本功能大大簡化了繁瑣的設置，減輕了測試工作量。配合存儲設置和調用功能，更是大大簡化了操作。

7、其他功能

如果還需要電子負載的其他功能，請參看需求選擇擁有這個功能的電子負載。比如

同步功能：可以同時操作多個模組的工作狀態。

聯機接口：GPIB,RS232,LAN,USB，選擇適合的。

組裝ATE測試系統：考慮接線柱連接其他設備的方便性，考慮命令的標準性等等。

過流，過功率測試。OCP,OPP。在產品需要的時候選擇此功能，適用于研發等。

電子負載推薦品牌(排名不分先后)：

1、艾德克斯（ITECH）

2、安拓森（ATSTECH）

3、是德科技（Keysight）

4、中茂電子（Chroma）

5、固緯（GWINSTEK）

6、泰克（Tektronix ）

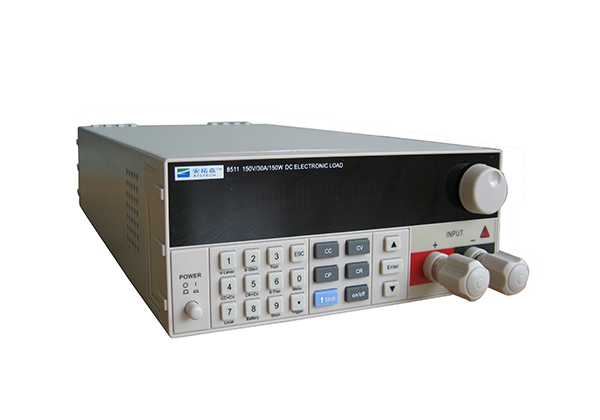

深圳市安拓森儀器儀表有限公司是一家致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。推薦產品：四十連板裸板測試系統、六通道高壓測試系統、電子負載儀、電子負載ATS8511、六通道快充測試系統、高壓測試系統、快充測試系統、適配器測試系統、充電器測試系統等
