移動電源的測試方案

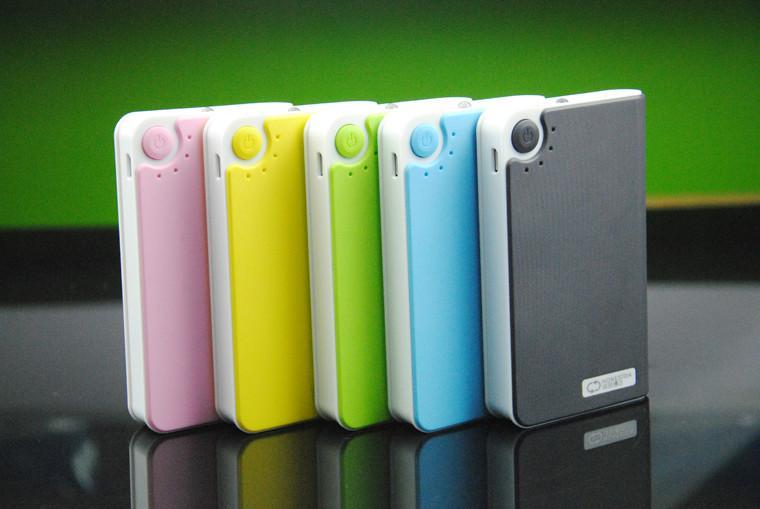

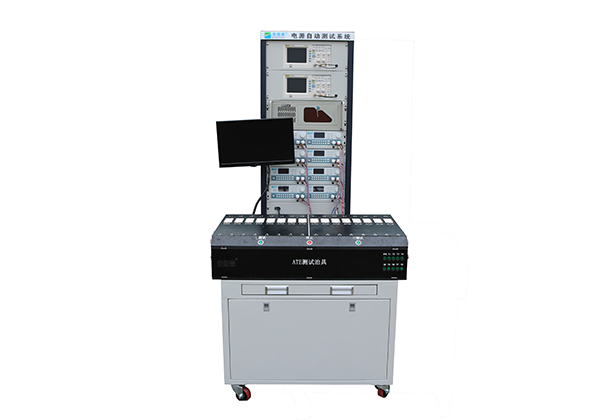

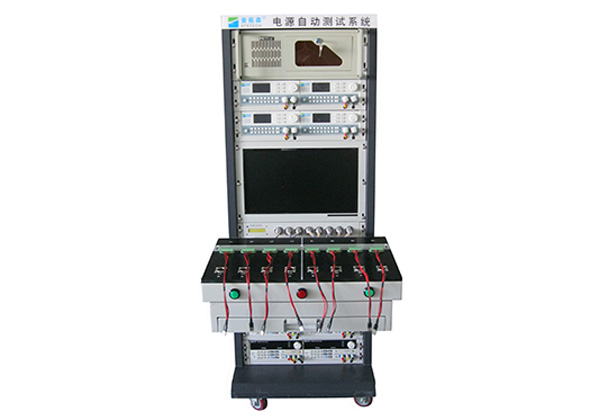

移動電源也叫充電寶、旅行充電器等，是一種集供電和充電功能于一體的便攜式充電器，可以給手機、平板電腦等數碼設備隨時隨地充電。一般由鋰電芯（或者干電池，較少見）作為儲電單元，使用方便快捷。

為確保移動電源質量及新開發產品性能驗證，確保設計能滿足合同及顧客的要求，達到或超過國家標準規定的技術要求.特制定本測試規范.

一、充電測試：

1. 測試定義: 測試充電狀態下的各種指標

2. 測試設備: 直流電源、模擬電池

3. 測試條件: 標準條件、輸入4.5V-5.5V/1A（依據相關產品設計參數設置）

4. 測試數量:2-5個

5. 合格依據: 分別測試預充電流；恒流電流；恒壓電壓；（依據相關產品設計參數檢驗）

項目 標準

預充電流 50mA

恒流 500±50mA

恒壓 4.2V±1%

二、負載效應：

1. 測試定義: 測試電池負載效應

2. 測試設備: 直流負載儀

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據:分別測試0MA;500mA;1000mA的負載電壓在5V±0.2V范圍；（具體參照<測試報告>）

項目 標準

0mA 5.0V±0.2 V

500mA

1000mA

三、動態負載：

1. 測試定義: 測試電池動態放電性能

2. 測試設備: 直流負載儀

3. 測試條件: 標準條件、放電電流由 100mA到產品最大放電電流輸出；（動態時間 100ms）

4. 測試數量: 2-5個

5. 合格依據: 產品能夠正常不間斷輸出。（具體參照<測試報告>）

項目 標準

動態帶載 電池能夠正常輸出

四、放電時間：

1. 測試定義: 測試電池實際放電時間

2. 測試設備: 直流負載儀

3. 測試條件: 標準條件、電池滿電并以產品的輸出端口最大電流放電（依據相關產品設計參數檢驗）

4. 測試數量: 2-5個

5. 合格依據: 依據相應產品實際容量容量計算；（具體參照<測試報告>）

狀況 標準

放電時間 電池正常工作，放電時間不小于 分鐘

五、輸出效率：

1. 測試定義: 測試電池放電時的轉換效率

2. 測試設備: 直流電源、直流負載儀、模擬電池、FLUKE17B

3. 測試條件: 標準條件、最大負載輸出

4. 測試數量: 2-5個

5. 合格依據：用產品相應的最大輸出電流放電分別測試3.2V;3.4V;3.6;3.8;4.0V;4.2V;每個時段的電流及升壓后輸出口的相應電壓和電流計算出每個時段的輸出效率，標準效率≥85%（具體參照<測試報告>）

項目 標準 電芯電壓(V) 電芯電流(mA) 輸出電壓(V) 輸出電流(mA) 效率

mA放電 平均效率>=85% 3.2

六、 輸出波紋：

1. 測試定義: 測試電池輸出紋波

2. 測試設備: 示波器

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據: 空載波紋小于100mV ，500mA負載不能150Mv; 1000mA負載不能250Mv;

狀況 標準

0mA <100mV

250mA <150mV

500mA <250mV

七、輸入輸出保護：

1. 測試定義: 測試電池輸入輸出保護功能

2. 測試設備: 直流電源、直流負載儀、模擬電池

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據: 符合標準,保護電路需在規定范圍內動作，不損壞任何組件；

輸出過流保護 限功率，隨著電流增大，輸出電壓下降

輸出短路保護 關閉輸出，短路條件移除后，電池包能自行解除保護狀態

八、電芯保護：

1. 測試定義: 測試保護IC過流、過充、過放保護點

2. 測試設備: 直流電源、直流負載儀、模擬電池

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據: 符合標準,保護電路需在規定范圍內動作，不損壞任何組件；

過充保護電壓 4.25-4.35V

過放保護電壓 2.4±0.1V

過流保護電流 3.0±0.5A

九、顯示：

1. 測試定義: 測試LED顯示

2. 測試設備: 直流電源

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據: （依據相關產品設計參數檢驗）

項目 標準

充電顯示 ◎○○○→●◎○○→●●◎○→●●●◎→●●●●

放電顯示 顯示剩余電量

按鍵顯示 顯示當前電量

邊充邊放顯示 無邊充邊放功能，顯示充電

十、邊充邊放測試：

1. 測試定義: 測試電池是否具備邊充邊放特性

2. 測試設備: 直流電源、直流負載儀

3. 測試條件: 標準條件

4. 測試數量: 2-5個

5. 合格依據: 無邊充邊放功能，同時接入時充電優先；

項目 標準

邊充邊放 無邊充邊放功能，同時接入時充電優先
