選擇開關電源時應該注意哪些問題？

在進行電器電路模塊設計或給新產品定型時，有時極少認真考慮配套開關電源的選擇，直到發現問題出在開關電源部分，才重新評估這個問題。

一、選擇開關電源的基本依據

電壓和電流范圍，這是兩個最容易確定的指標，只要根據電路的功耗計算出即可。也應考慮測試高、低供電電壓極值。大多數固定電源允許輸出電壓±10%的范圍內變化，如果這還不能滿足電路要求，可選用輸出可調的或允許更大變化范圍的電源。如果用該電源給組合式裝置供電，則裝置所需最大的電流的75%到90%由一個電源提供，不夠部分可并接兩個或更多電源。

二、開關電源的擴展和安全性

1、并聯或串聯工作

當一個電源不能滿足所需的電壓或電流范圍時，可將兩個或多個電源(或?qū)⑼浑娫吹牟煌敵?并聯或串聯起來使用。在這種工作模式下，各電源模塊間的穩壓和控制電路之間的聯系仍然存在，只不過一個電源作為主控方另一個電源作為受控方使用。

2、過載保護

因?yàn)橐粋€(gè)電源要供給不同的電路使用，這些電路的電流的流量可能是未知的，為了避免對電源的損壞，需設置保護電路的范圍。幾乎所有的電源都具有以下特點：在超出輸出范圍時，要么輸出保持在最大輸出值，要么就自行關閉電源。某些程控電源除可用程序設定輸出范圍外，還能自動設置電源穩定輸出的類型。也就是說，當外電路需要的電壓或電流超過設置極限時，電源可自動地由恒壓源變成恒流源或由值流源變成恒壓源。

為電源加上保護二極管可以防止誤接外接電源的極性造成的損壞。熱傳感器也可用于防止由于電源持續工作在過載狀態或冷卻無效而燒壞電源。

三、開關電源內部潛在的造成損害的根源

1、脈動與噪聲

理想的直流電源應提供純凈的直流，然而總有一些干擾存在，比如在開關電源輸出端口疊加的脈動電流和高頻振蕩。這兩種干擾再加上電源本身產生的尖峰噪聲使電源出現斷續和隨意的漂移。

2、穩定度

當線電壓或負載電流變化肘，直流電源的輸出電壓也會有所起伏。穩壓程度由穩壓電路的參數決定，參數是指濾波電容的容量和能量釋放的速率。如果給電源供電的一個相對恒定的電源，那么只需基本的負載穩壓。穩定度的大小一般定義為空載或滿載時輸出電壓的百分比，或電壓的變化值。

3、內部阻抗

相對較大的電源內阻對負載來講有兩點不利，首先是不利于負載穩壓電路工作，更為不利的是負載電流的任何變化都會導致直流電源輸出的起伏，這種起伏對測試結果的影響同脈沖與噪聲對測試結果造成的影響完全相同。

4、開關電源瞬態響應或恢復

電源瞬態響應和恢復時間的大小表明輸出負載突然變化時，電源穩壓電路恢復正常電壓能力的大小。有兩種參數來標定電源瞬態響應和恢復：一是當負載突然發生變化時輸出的偏離值;二是輸出恢復到原來值所用的時間。為統一起見，一般在負載變化10%時，用輸出偏離峰值電壓的毫優數標定輸出偏離量，用輸出恢復到正常值所用毫伏數標定恢復時間。另有一些生產廠商，用更大的負載電流變化測定恢復時間。比如用輸出電流變化的50%到100%時所用的恢復正常值的時間。

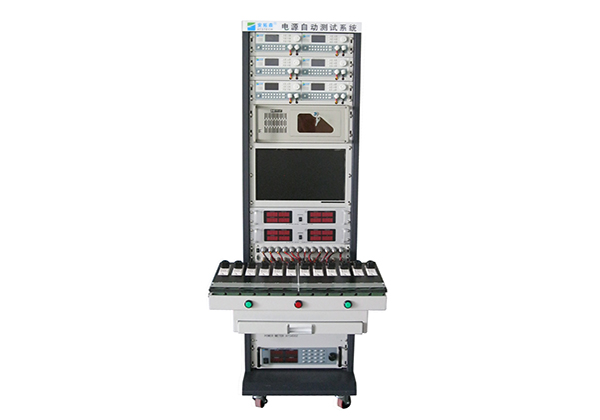

深圳市安拓森主營：電源測試系統、開關電源測試系統、移動電源測試系統、LED電源測試系統、充電器測試系統、適配器測試系統、老化架、老化車等。
